如今的3A大作体积越来越大，超百GB的也不鲜见，同时，高速加载和无卡顿的游戏体验，给PC主机的存储带来容量和性能的双重压力，PCIe5.0 SSD也和Intel酷睿Ultra 200S/AMD锐龙9000系列处理器、RTX 50系显卡一起成为游戏电竞的高能装备，例如闪迪全面焕新的SANDISK Optimus GX PRO 8100 NVMe SSD。
在前不久，闪迪（Sandisk）官宣全新的SANDISK Optimus闪迪奥丁马仕系列，对旗下的内置SSD进行全面换新，旨在让玩家轻松识别产品的性能序列，其中SANDISK Optimus GX PRO系列是主打旗舰之作，而SANDISK Optimus GX PRO 8100 NVMe SSD自然就是旗舰中的旗舰。该产品搭载了第8 代SANDISK BiCS TLC 3D CBA NAND，容量高达8TB，而且有着出众的能效比，平均功耗只有7.5W左右，并为玩家提供了无散热片版和搭载散热片版可选。

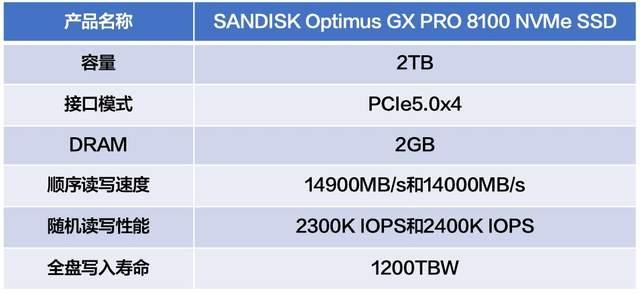

我们先简单浏览一下今天评测的这款产品亮点：
外观一览

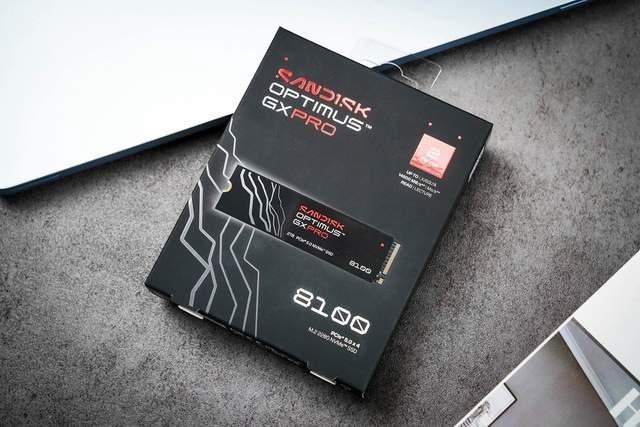

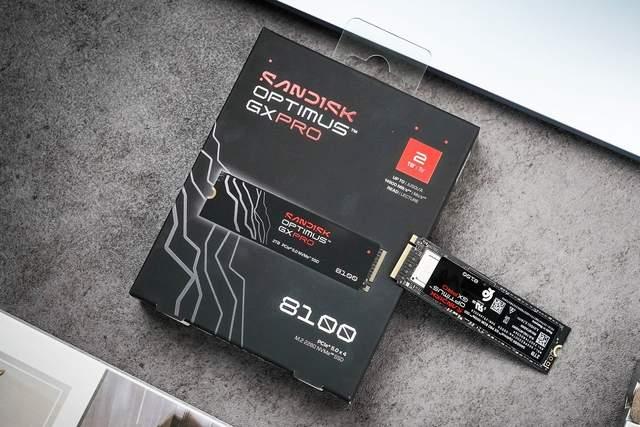

全面焕新的SANDISK Optimus GX PRO 8100 NVMe SSD包装采用全新的家族视觉语言，其灵感源自闪迪创新基因与标志性品牌形象。整体采用纯黑底色搭配闪电图案诠释其旗舰产品的定位，左上方是“SANDISK Optimus GX PRO”产品系列，右上角的红色标签标注了产品的容量，中部是产品的定妆照，右下方则是白色产品型号。

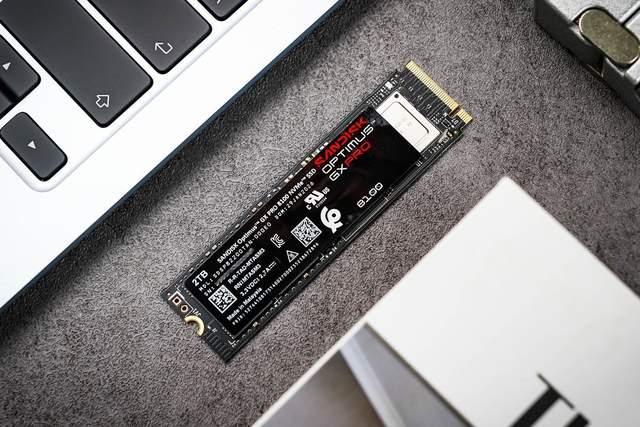

SANDISK Optimus GX PRO 8100 NVMe SSD采用标准的2280长度规格的黑色PCB，正面产品标签设计也全面焕新，尤其是右侧的“SANDISK Optimus GX PRO”系列格外显眼，左边标注了产品的容量、SN码等信息。

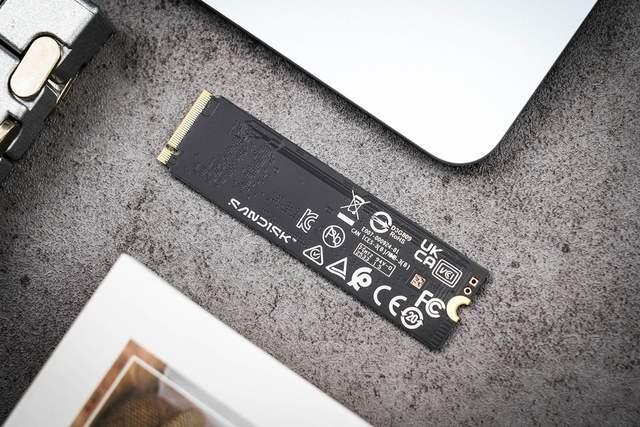

PCB采用单面设计，背面的丝印了各种认证信息，以及闪迪Sandisk最新品牌logo。

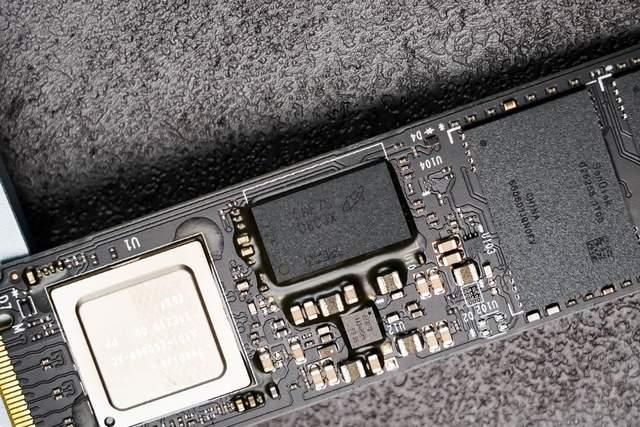

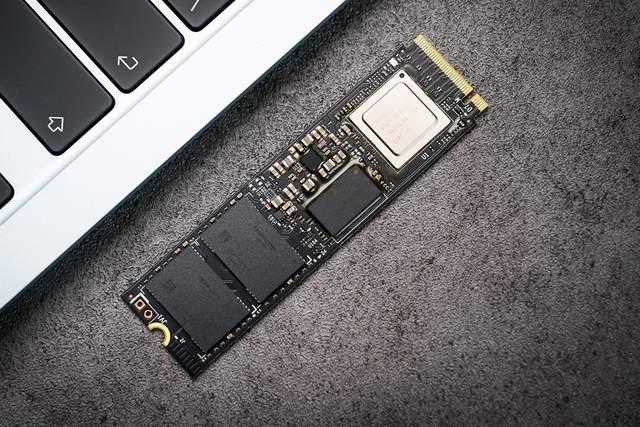

移去正面的标签，可见采用了1颗主控芯片+1颗DRAM缓存芯片+两颗NAND FLASH芯片的布局，主控和DRAM缓存芯片采用点胶处理，增加稳固性。

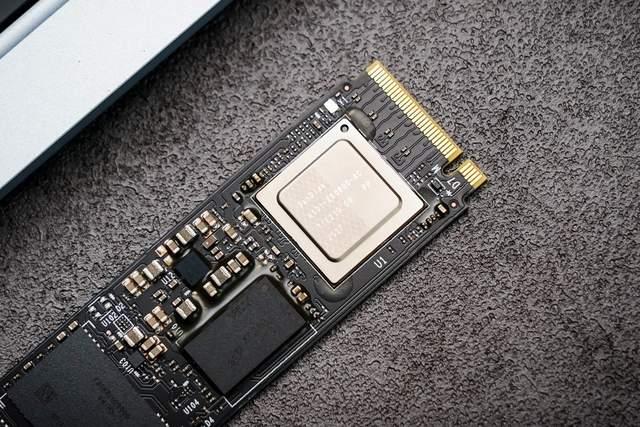

主控芯片为闪迪定制版的SMI SM2508，也是当下高端PCIe5.0 SSD常用的主控，支持PCIe 5.0×4和NVMe 2.0，拥有四个R8核心，采用八闪存通道设计，接口速率3200MT/s，支持DDR4/LPDDR4独立缓存。

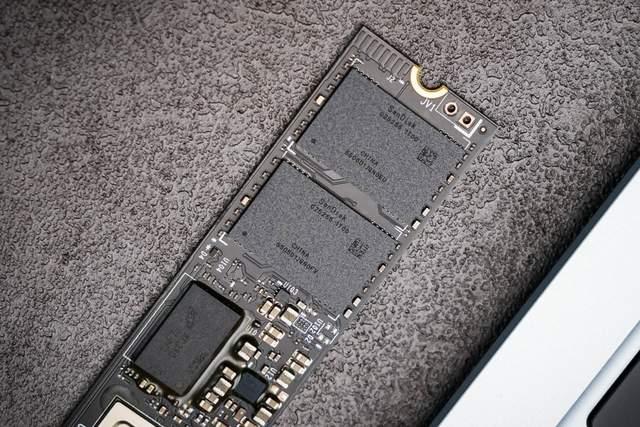

核心元件NAND芯片为闪迪与铠侠共同研发的218层BiCS8 3D TLC，编号为025255 1T00，单颗容量1TB，先进的CBA NAND技术大幅缩短走线长度，有效提升随机性能，与上代的BiCS6相比，存储密度相比上代的BiCS6提升了50%。
基准性能测试

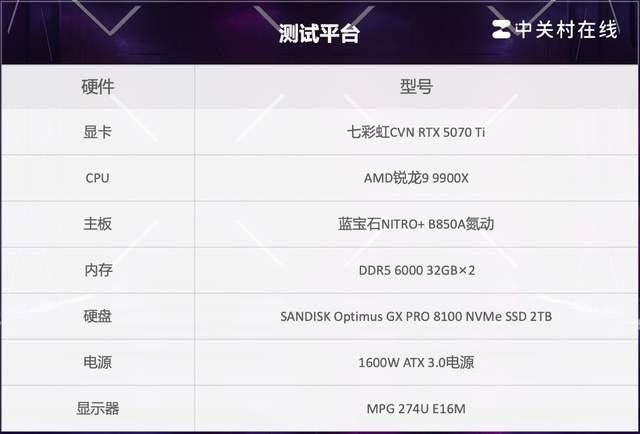

基准测试可以直观展现固态硬盘的理论性能，先放上我们本次的测试平台。
上一页12 下一页 阅读全文

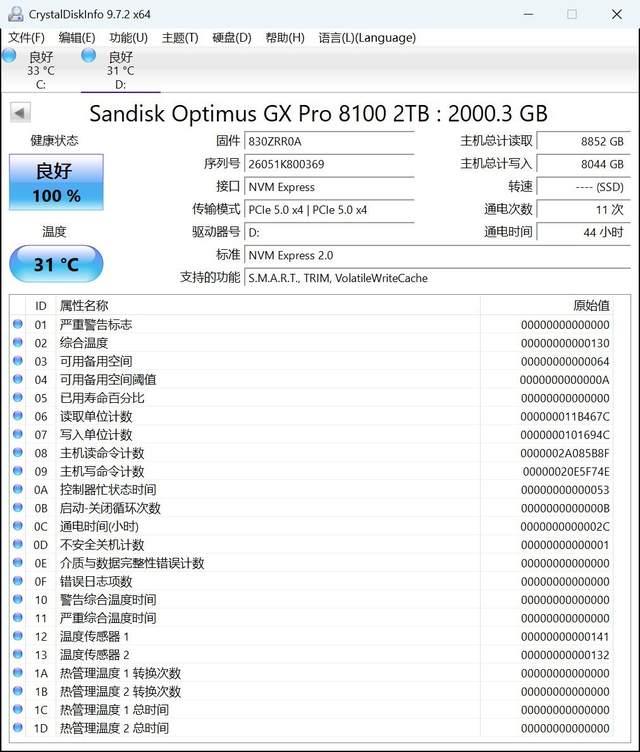

Crystal Disk Info显示SANDISK Optimus GX PRO 8100 NVMe SSD 2TB的实际容量为2000.3GB，支持PCIe5.0x4和NVMe 2.0，以及S.M.A.R.T、TRIM和VolatileWriteCache功能，平均功耗低至7.5W，在25℃室温下闲时温度可低至31℃。

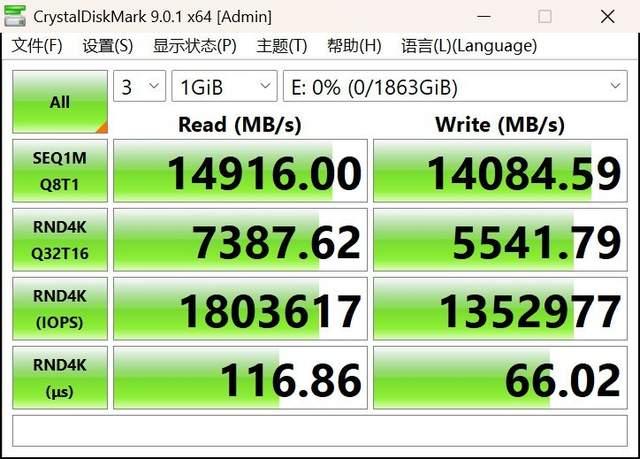

Crystal Disk Mark实测，SANDISK Optimus GX PRO 8100 NVMe SSD 2TB版本顺序读写速度为14916MB/s和14084.59MB/s，均达到14900MB/s和14000MB/s的标称值，依然是当下速度最高的PCIe 5.0 SSD。随机性能方面，SANDISK Optimus GX PRO 8100 NVMe SSD 2TB版本随机读写性能分别高达2.3M IOPS及2.4M IOPS。（由于AMD平台的表现良莠不齐，故测试成绩仅供参考。）

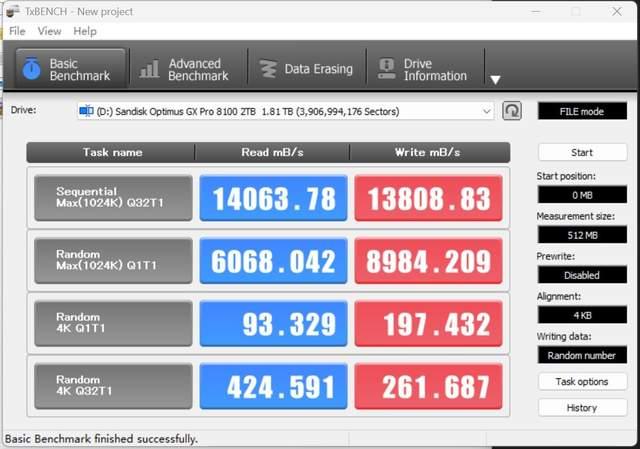

用于对比参考的TxBench对于PCIe5.0 SSD的兼容性一般，但顺序读写速度也达到14063.78MB/s和13808.83MB/s，相对于对于PCIe 4.0 SSD同样实现了翻倍。

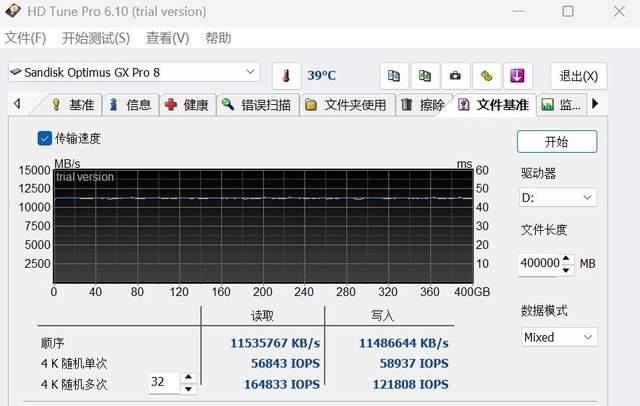

接下来我们看下SANDISK Optimus GX PRO 8100 NVMe SSD 2TB的SLC缓存。值得一提的是，这款产品内置闪迪独家的nCache 4.0技术，采用基于SSD现有使用空间进行自动调整的混合SLC缓存架构，以更低的能耗提供卓越的突发写入性能。在HD Tune Pro中写入400GB的数据，通过图形可以看到读写近乎是一条直线，并且重合在一起，顺序读写速度超过11500MB/s及11400MB/s，而且2TB容量点的SLC空间显然也超过了400GB。

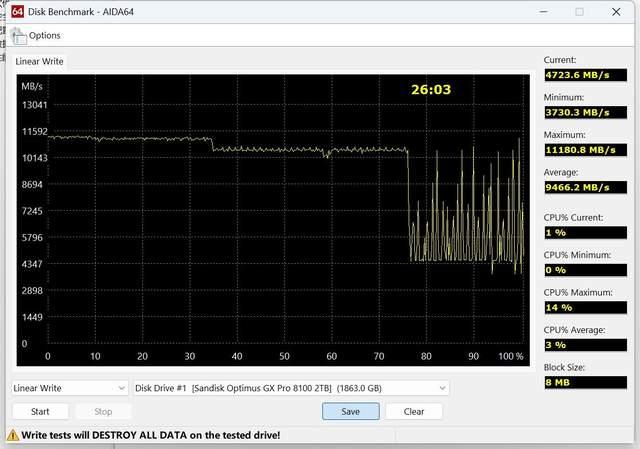

在执行了TRIM操作后，再执行AIDA64测盘测试LinnerWrite，从测试图形可见SANDISK Optimus GX PRO 8100 NVMe SSD 2TB的顺序写入速度高达11180.8MB/s，在75%左右才将SLC缓存用尽，估算空盘状态SLC缓存高达1.5TB，如果不是以填满为目的话，是根本用不完的，即使SLC缓存用尽，缓外速度也高达4300MB/s以上。
应用模拟测试

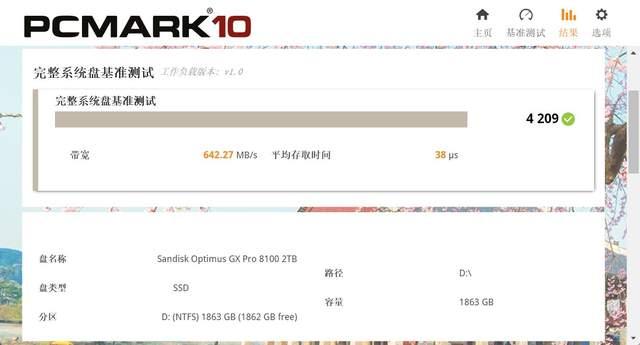

应用模拟测试，是通过模拟日常使用和游戏的加载来对固态硬盘进行量化评估。先执行PCMARK10完整系统盘基准测试，通过模拟操作系统加载、各种办公软件的运行，来评估固态硬盘综合表现，SANDISK Optimus GX PRO 8100 NVMe SSD 2TB成绩为4209分，带宽为642.27MB/s，平均存取时间为38μs。

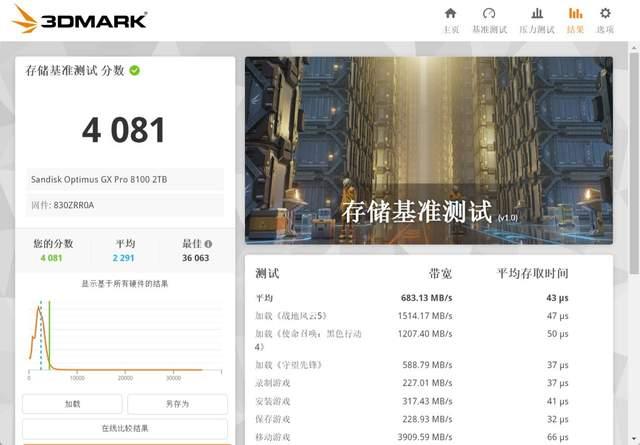

接下来是3DMark存储基准测试，通过三款游戏的安装、加载、录制和保存等操作，来衡量固态硬盘在游戏中的表现。SANDISK Optimus GX PRO 8100 NVMe SSD 2TB得分为4081分，平均带宽1091.3MB/s，平均存储时间43us。

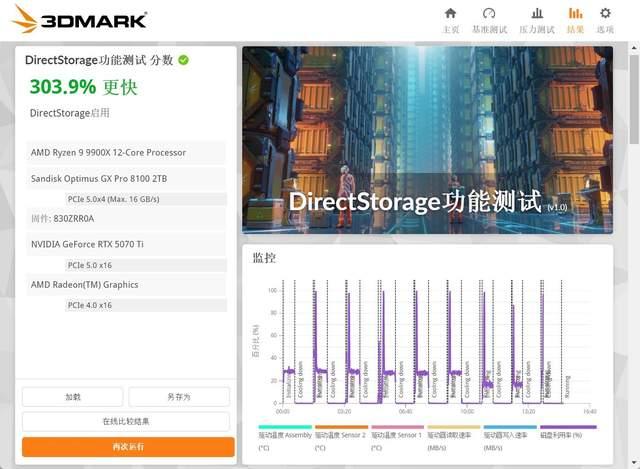

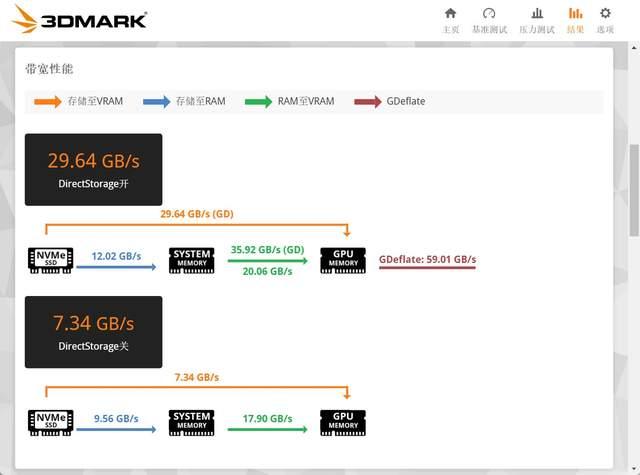

3DMARK DirectStorage功能是DirectX12 Ultimate的重要特性，它可以帮助PC更快的加载游戏，充分释放NVMe SSD的潜力。经实测，SANDISK Optimus GX PRO 8100 NVMe SSD 2TB启用DirectStorage之后，性能提升高达303.9%。
从具体数据看，关闭DirectStorage时GPU的显存与固态硬盘的数据传输带宽为7.34G/s，而开启后直接提升至29.64GB/s，说明SANDISK Optimus GX PRO 8100 NVMe SSD可以很好的支持这项新特性，在支持这项功能的游戏中能进一步提升加载速度。

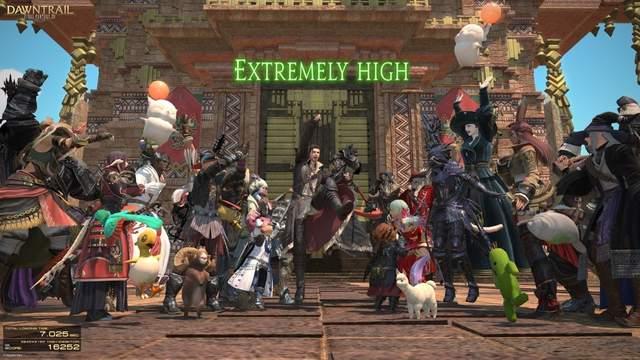

最后是《最终幻想：曦光旅路》（FINAL FANTASY XIV: Dawntrail）的Benchmark测试，可以记录所有测试场景的载入时间，对于固态硬盘来说是非常直观的游戏性能体现，SANDISK Optimus GX PRO 8100 NVMe SSD 2TB得分为16252，全部的转场载入时间仅为7.02秒，
SANDISK仪表板简介
闪迪SSD专属工具软件SANDISK仪表板的UI也全面焕新，功能基本一致。运行后即可自动查找到安装在主板上的闪迪固态硬盘，例如我们测试的SANDISK Optimus GX PRO 8100 NVMe SSD 2TB。

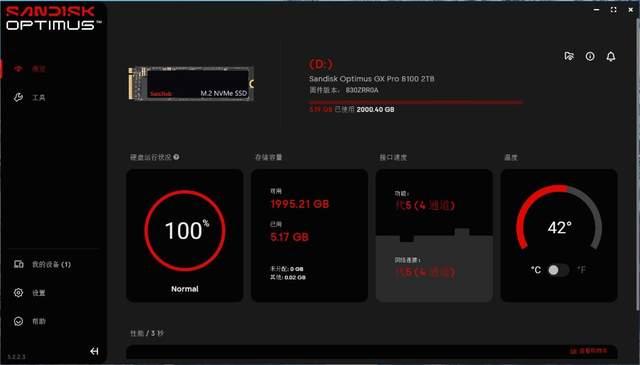

在概览中，可以查看固态硬盘的运行状态，包括运行的PCIe模式（即图片上的代5，翻译问题）、已用/剩余容量、健康状态和当前温度，并能监控空余状态和实时的读写速度。

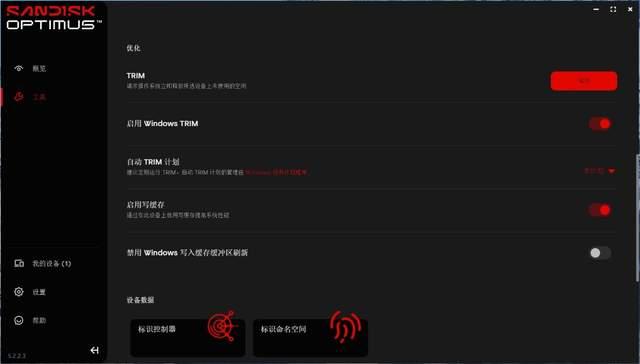

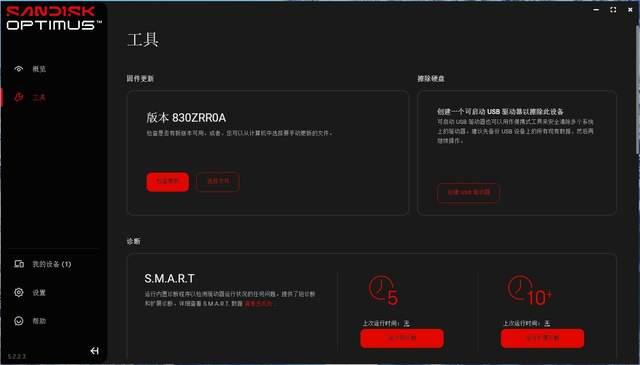

在工具中，可以执行固态硬盘的固件更新、S.M.A.R.T状态查看、安全擦除、TRIM等操作，非常实用。
最后
可以看出，SANDISK Optimus GX PRO 8100 NVMe SSD传承了闪迪一直以来的可靠和卓越基因，最快PCIe 5.0 SSD的桂冠依旧花落闪迪。如今，SSD已经逐渐进入PCIe 5.0时代，SANDISK Optimus GX PRO 8100 NVMe SSD必然将成为组建高性能电竞平台、专业内容创作和AI应用的热门选择。据了解，SANDISK Optimus GX PRO 8100 NVMe SSD 将于 5 月 18 日登陆闪迪的京东与天猫官方旗舰店正式开售，感兴趣的朋友不妨关注一下。
