天玑8100

安兔兔跑分:84W分

  • 核心频率:2.0 GHz
  • 核心数量:8核
  • 功耗TDP:10W
  • 制造商:联发科
  • 制作工艺:5nm N5
  • 上市时间:2022-03-01

  • 芯片简介
  • 具体参数
  • 搭载机型

天玑8100是联发科推出的旗舰芯片,这款手机处理器拥有非常高的性价比,虽然发售价格不高,但是却拥有很出色的性能配置,能够满足更多用户的使用需求,无论是日常使用还是看视频或者打游戏都很适合。

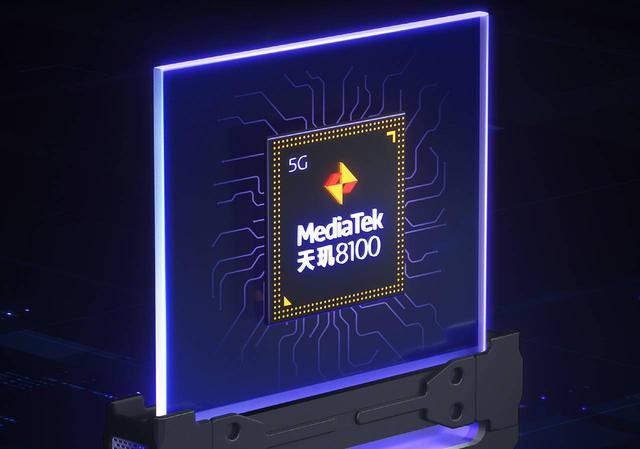

天玑8100

基础参数

天玑8100采用了台积电5nm制程工艺,其CPU部分包含4个2.85GHz的A78核心和4个2.0GHz的A55核心,GPU为Mali-G610,搭载了自研APU 580架构。天玑8100支持FHD+168Hz屏幕和WQHD+120Hz屏幕,其APU性能核心的主频提升了25%,GPU的主频提升了20%。此外,天玑8100还支持四通道LPDDR5内存和UFS3.1闪存,并且集成了5G基带,支持5G网络。

其他

显示技术方面,集成MiraVision 780移动显示引擎,支持120Hz高刷、HDR10+高动态范围显示、即时屏幕动态帧率调整等技术;

GPU方面,内置HyperEngine 5.0优化引擎,较同级竞品对比来看,结合跑分对比,GPU性能高了4%,能效比高出了35%。

天玑8100的TDP为10W,单核功耗低于骁龙888,并且发热量更低,发热量低证明功耗也少,并且从跑分来看,其性能处于轻旗舰处理器级别,是一款性能好,并且价格优的处理器,被许多入门级旗舰手机所选用。
